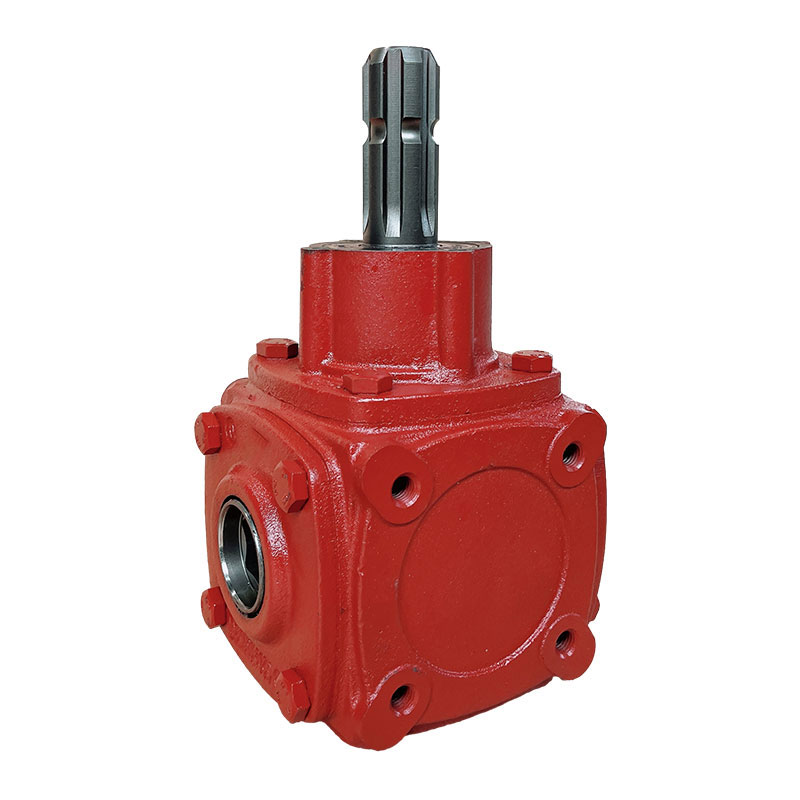

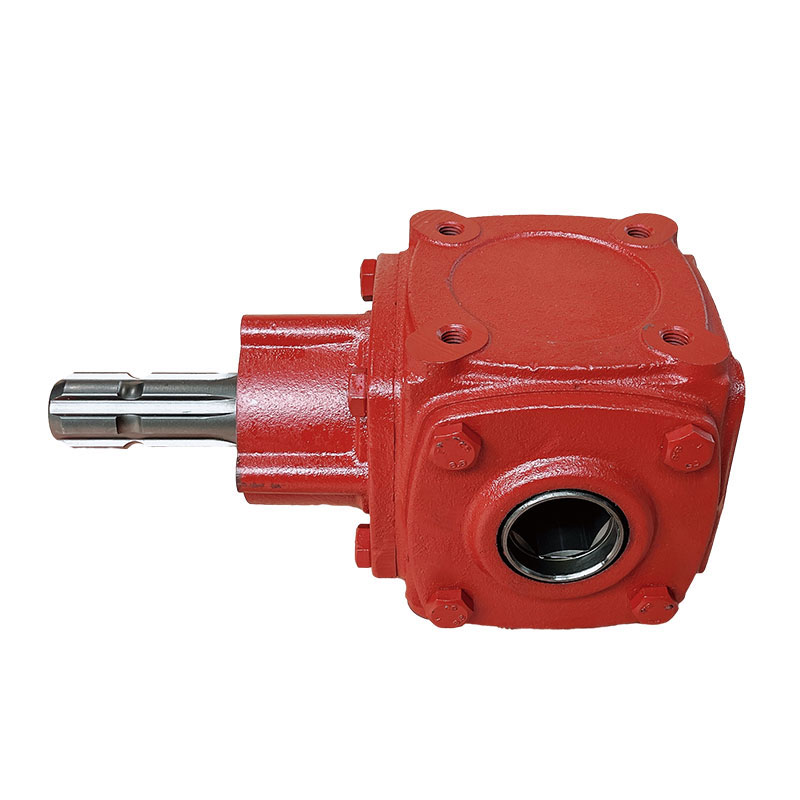

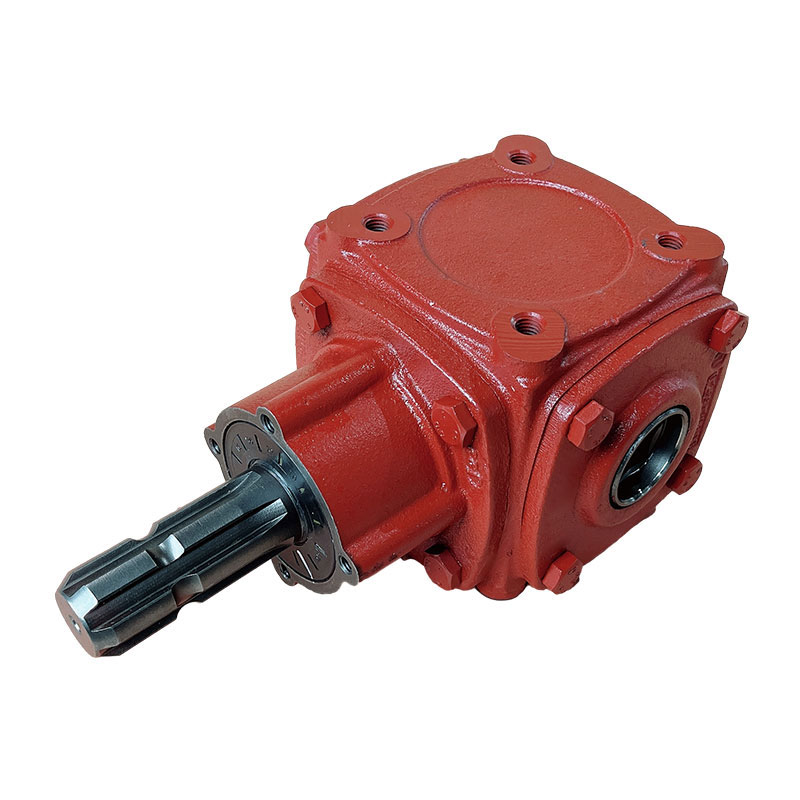

Одним из видов редуктора, работающего под углом, является угловой редуктор. Его часто используют зерновозы и другое сельскохозяйственное оборудование. На ферме зерновоз — это своего рода прицеп, используемый для перевозки зерна или других грузов. Он предназначен для буксировки сельскохозяйственным транспортным средством, например трактором.
Угловые редукторы зерновых прицепов небольшие и прочные, но, тем не менее, они эффективно передают мощность.
Передаточное число |
1:1,46 |
Максимальная входная мощность |
20,6 кВт |
Выходная мощность |
23 л.с. |
Номинальная входная скорость |
540 об/мин |
Выходной вал |
Внутренняя шестиугольная втулка |
Входной вал |
Шлицевой вал 1-3/8 дюйма |
Материал корпуса |
Чугун |
Запасные номера клиентов |
9.259.215.00, 9.259.215.10, 9.259.215.20. |
1. Высокий выходной крутящий момент
2. Прочный, доступный, надежный и безопасный.
3. Тихая работа и стабильная трансмиссия.
4. Высокая прочность и компактная конструкция: шестерня и вал шестерни используют процессы газовой карбонизации, закалки и тонкого шлифования, а корпус коробки изготовлен из высокопрочного чугуна. В результате несущая способность на единицу объема высока.
5. Увеличенный срок службы. При условии выбора и регулярного обслуживания соответствующего типа срок службы коробки передач основных секций (за исключением изнашиваемых компонентов) должен составлять не менее 20 000 часов.
6. Низкий уровень шума. Редуктор имеет низкий уровень шума, поскольку его основные компоненты проходят тщательную обработку и испытания.
Тип угла: Угловые редукторы зерновых прицепов изготавливаются с учетом определенного угла, чтобы обеспечить правильное выравнивание вала на протяжении всей работы. Угол зависит от конкретных потребностей зернового прицепа и обычно составляет от 30 до 60 градусов.
Редуктор оснащен входным и выходным валами. Входной вал подсоединяется к трактору или другому транспортному средству, а выходной вал подсоединяется к тележке. Для точной и надежной посадки входной и выходной валы коробки передач обычно имеют шлицевые соединения.
Передаточное число: передаточное число угловой коробки передач контролирует выходной крутящий момент и скорость. Обычно передаточное число выбирается в соответствии с уникальными потребностями зернового прицепа, включая объем зерна и скорость, с которой должна происходить разгрузка.
Видео редуктора зерновоза.
https://www.youtube.com/watch?v=zHstDn2HAn0
